1/概述Productoverview
Z□S型组合式变压器又称美式箱变，是莫朗电气依据中国GB标准，国际电工委员会IEC标准，澳大利亚AS标准，结合中国光伏发电用户以及其他终端电力用户的需求设计制造的一种成套电力设备，它被广泛应用在光伏发电、风力发电以及工矿企业、城乡建筑、铁路、公路等各种场所。
2/特点Productfeatures
1、变压器散热好，适用于高温度地区。
2、结构型式灵活，分为共箱式和分箱式，共箱式负荷开关安装在变压器油箱中，利用变压器油作为绝缘和降温介质。分箱式的高压负荷开关与低压开关及辅助电器安装在一个箱体中，高压接线方式灵活。
3、密封性能好，采用双层防火隔热结构，开启部分安装耐老化密封条，可有效防止风场和光伏电场风沙和风雪对设备的影响，防护等级IP34级。
4、体积小重量轻，便于运输和安装。
5、智能化船设备均船安装预留各种智能仪器仪表，并具有通信功能，方便实际自动化组网并与上级自动化系统进行联网，实现“四控”功能。
3/使用环境条件 Conditionsofuseenvironment
1、海拔≤1000米(超过此范围另行设计)；
2、风压：不大于70Pa(相当于35m/s)；
3、湿度：日平均值不大于95%，月平均值不大于90%；
4、环境温度：最高气温+40℃，最低气温-25℃；
5、防震水平：水平加速度0.4/S，垂直加速度0.15m/S
6、地震烈度：8度；
7、安装地点倾斜度：不大于3；
8、安装环境:周围空气不受腐蚀性、可燃性气体及水蒸气等明显污染，安装地点无剧烈震动。

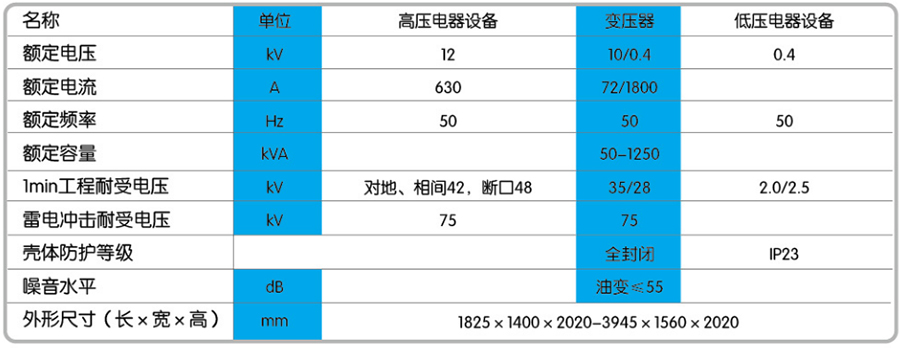

4/主要技术参数Maintechnicalparameters
5/产品结构特点Productdesignfeatures
该系列产品箱体结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器 压力释人阀 油温计 油位计 放油阀。低压间隔内包括低压端子。后部为注油箱体及散热片，变压器绕组和铁芯、高压负荷开关及保护用熔断器都在储油箱中。
6/产品性能特点ProductFeatures
1、体积小，结构紧凑，仅为国内同容量箱变的1/3左右
2、全密封，全绝缘，无需绝缘距离，可靠放心
3、既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性
4、电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点
5、采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流)
6、采用了Δ/Y接法及三相五柱式结构，优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性好。
8/备注Remark
1、Z□S型系列预装式变电站，可根据用户的要求配置不同材质和外壳，例如:不锈钢 冷板静电喷漆、铝合金等材质。防护等级为IP20、IP30、IP41，以上订货时须说明。
2、箱变一次系统以用户设计院设计为准。
3、箱变基础图以公司最终设计图纸为准。
