KYN61-40.5户内交流金属铠装移开式高压开关设备

产品详情

1/概述Product overview

简介

KYN61-40.5户内交流金属铠装移开式高压开关设备(以下简称开关设备)，用于40.5kv三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监测等功能。除广泛用于一般电力系统外，还可用于频繁操作的场所。使用环境符合GB3906所规定的正常使用环境条件。

其主要特点是柜内配用新型全绝缘真空断路器，柜体采用组装结构，提高产品外观品质和手车与柜体的配合精度，手车推进拉出十分轻便，保证互换，并能迅速组织生产、装配、及时交货，提高装配所占地面积的利用率，易于形成批量生产等优点。

可实现闭门操作。其各项正常操作，包括断路器分合闸，断路器手车推到工作位置和退出到试验/隔离位置，以及接地开关的分合闸，都能在断路器室门关闭的条件下进行。

标准

本产品符合:GB3906 GB/T11022 IEC62271-200等标准。


2/使用环境条件Conditionsofuseenvironment

1、环境温度：上限+40℃，下限-15℃

2、海拔高度：不超过1000m

3、空气相对湿度：日平均值不大于95%，月平均值相对湿度不大于90%

4、地震烈度：不超过8度

5、没有腐蚀性或可燃性气体、水蒸气等明显污染的场所:注:超出上述正常使用条件时，用户可与制造商协商

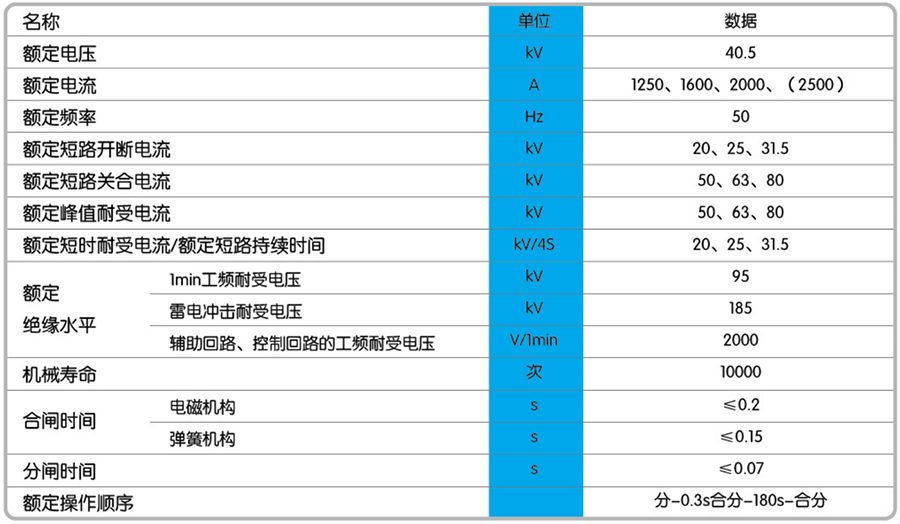

3/主要技术参数 Maintechnicalparameters开关柜基本参数



4/结构和工作原理 Thestructure andworking principle

它分为柜体、手车两大部分。柜体结构按功能特征可分为继电器仪表室、新路器室、电缆室和母线室四部分，各部分以接触的金属隔板分隔。其外壳防护等级为IP4X:断路器室门打开，断路器手车处干断开/试验位置时防护等级为IP2X。

本开关设备具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等一次接线方案。该开关设备采用复合绝缘。主回路采用绝缘母线，相邻柜间用母线套管隔开，能有效的防止事故蔓延。同时对主母线起到辅助支撑作用。电缆室里装有电流互感器，接地开关等，宽裕的空间条件便于多根电缆的链接。
