1/概述Productoverview
GCS型低压抽出式成套开关设备(以下简称“开关设备”)是我公司为满足广大设计单位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。该产品目前已被电力用户广泛选用。
开关设备适用干发电厂、石油、化工、冶金、纺织、高等建筑等行业的配电系统。在大型发电厂、石化系统等额定功率为60Hz、额定工作电压为400V、690V，额定电流4000A及以下的发、供电系统中的配
电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
本产品符合:GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》 IEC60439-1《低压成套开关设备和控制设备》标准。
2/使用环境条件Conditionsofuseenvironment
1、周围空气温度:-5℃--+40℃;日平均温度不得高于+35℃，超过时，需根据实际情况降容运行。
2、海拔高度:2000m及以下。
3、相对湿度:最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度;如+20时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、安装倾斜度不超过5度，目整组柜列相对平整(符合GBJ232-82标准)。
5、开关设备应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
注:用户有特殊要求时，可以与本公司协商解决。
3/主要技术参数Maintechnicalparameters

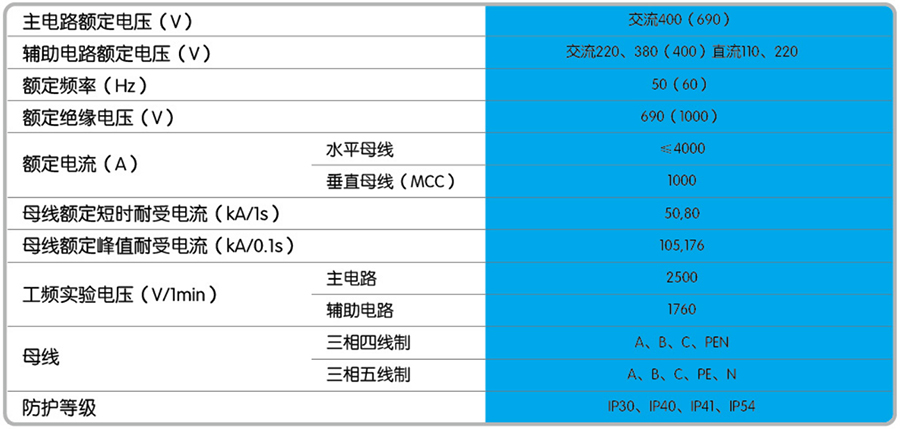

开关柜基本参数
4/产品特性 Productcharacteristics
1、辅助电路方案
GCS辅助电路图册共有辅助电路方案120个，分上下两册。上册《交流操作部分》共分63个方案，下
册《直流操作部分》共有57个方案。
直流操作部分的辅助方案主要用于发电厂变电站的低压厂(所)用系统。适用于200MW及以下和300MW及以上容量机组低压厂用系统，工作(备用)电源进线，电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电气联锁备用自投、自复等控制电路，工程设计中可以直接采用。
直流控制电源为直流220V或110V，交流控制电源为交流380V或220V，由抽屉单元组成的成套控制变压器，留有24V电源供需要使用弱点信号灯时采用。
电度表的安装地点和电压的引入方法及其他安装使用要求详见辅助电路图的《编制说明》。
2、母线
为提高母线动热稳定能力和改善接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排表面采用先进的抗氧化处理工艺，优于传统的镀锡工艺。
