1/概述Productoverview

GGD型低压固定式成套开关设备适用干发电厂、变电所、工矿企业等电力用户作为交流50Hz额定T作电压为400V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配和控制之用。该产品分断能力高，额定短时耐受电压达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。

本产品符合：GB73511《低压成套开关设备和控制设备》、IEC60439.1《低压成套开关设备和控制设备》等标准。

2/正常使用条件Normal servicecondition

1、环境温度:-5℃--+40℃，24h内的平均温度不高于+35℃。

2、海拔高度:2000m以下。

3、相对湿度:在最高温度为+40℃时不要超过50%，在较低温度时允许有较大的相对湿度:(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、设备安装时与垂直面的倾斜度不超过5℃。

5、设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件收到腐蚀的场所。注:用户有特殊要求时可与本公司协商解决。

3/主要技术参数Maintechnical parameters

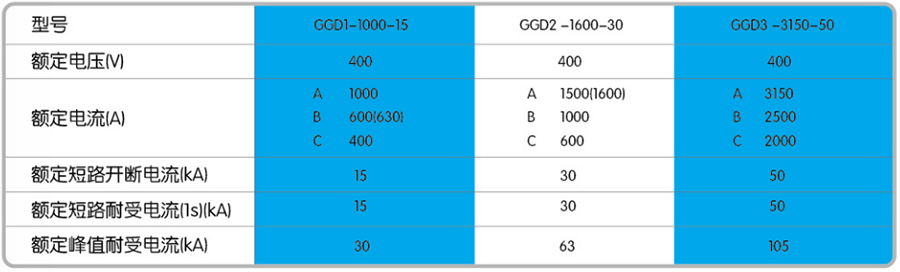

主要技术参数

主母线

额定电流在1600A及以下时采用单铜排母线。额定电流大于1600A时采用双铜排母线。表面进行先进的抗氧化工艺处理优于传统的镀锡处理。

水平母线选用

中性接地母线选用

电器元件选择

1、GGD柜柜内元件安装方式灵活，现国内主流的电器元件都可以很方便的安装在GGD柜中如施耐德MT智能式断路器、NSX塑壳断路器、软起动回路、变频器等。

2、HD13BX和HS13BX隔离开关操作方便，并且可以保证检修的安全(有可见的明显的断口)同时，对于QA、QP、GL类型的隔离开关也可以做到安装方便。

3、为进一步提高电路的动稳定性能，可安装高强度PMJ、AMJI系列母线夹。

5/结构特点Structurecharacteristics

1、GGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用8MF型材组装而成，框架零件人专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、GGD柜按照现代工业产品造型设计的要求，采用黄金分制比的方法设计柜体外形和各部分的分里尺寸，使整柜美观大方。

4、柜门用转轴式活动铰链与构架相连、安装、拆卸方便。

5、装有电气元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。

6、柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜成亚光色调，避免了炫光效应，给值班人员创造了较舒适的视觉环境。

7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8、柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-P40之间选择。
